部署Esxi Server到internet

事情是这样的，之前我跟斌哥说了一下，我的电脑配置太差，有些测试环境搭建不了，然后斌哥就不知道从哪里搞来了一台小霸王，说是配置挺高的，可以给我当服务器玩玩

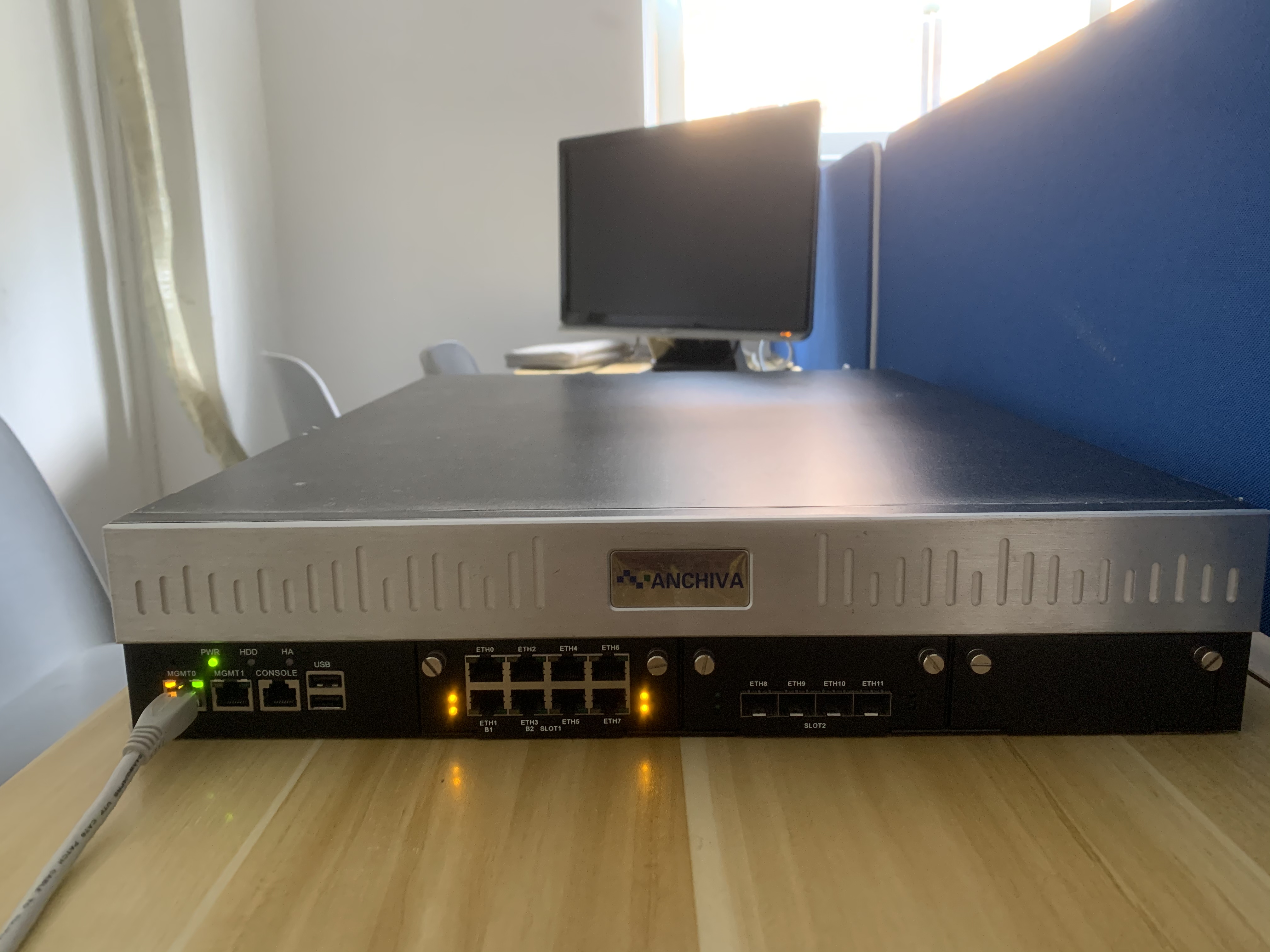

我看了一眼这台小霸王，感觉它不太像是一台高配置的小霸王，便上网查了一下这个品牌和型号，没有找到和硬件配置有关的介绍，只知道这是一台网关服务器

我当时就觉得这台小霸王的配置应该没有我的电脑配置高，先不管了，把它拆了接个显示器装个系统再看看吧

# 安装 Esxi Server

刚好前段时间下载了 Esxi 7.0b 的镜像，还没有玩过，于是就决定了盘它

我找了一个闲置的 4G 优盘，用 UltraISO 这个软件把镜像刻录到优盘，就屁颠屁颠开始装系统了

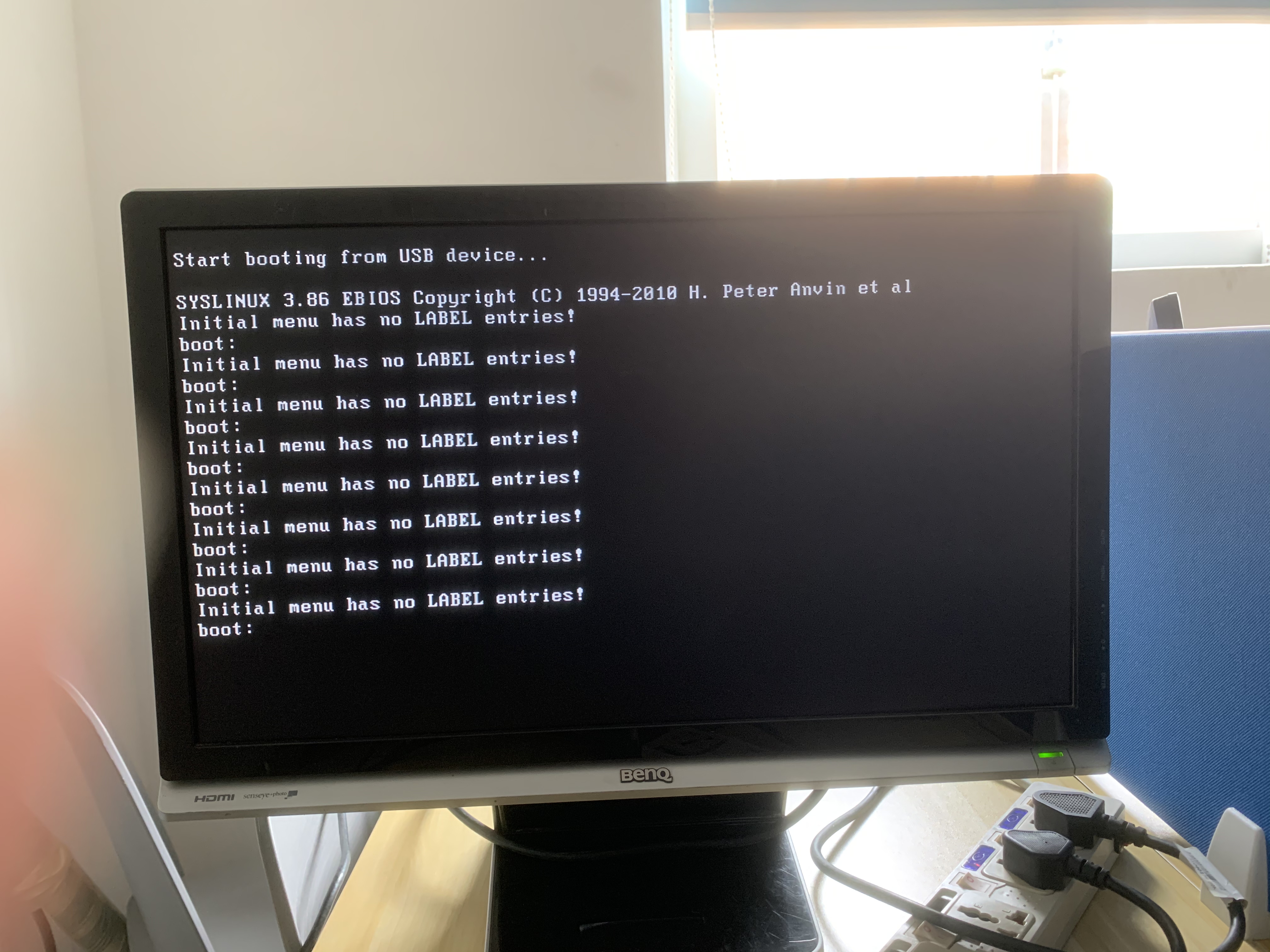

插优盘，开机，启动，这是什么鬼？？？

Initial menu has no LABEL entries ???

马上百度，发现是 UltraISO 软件刻录的问题，用 rufus 软件刻录镜像即可

于是马上下载了个 rufus-3.14 , 重新把 Esxi 镜像刻录到优盘，再把优盘插到小霸王的 USB 接口，开机顺利进入系统安装界面

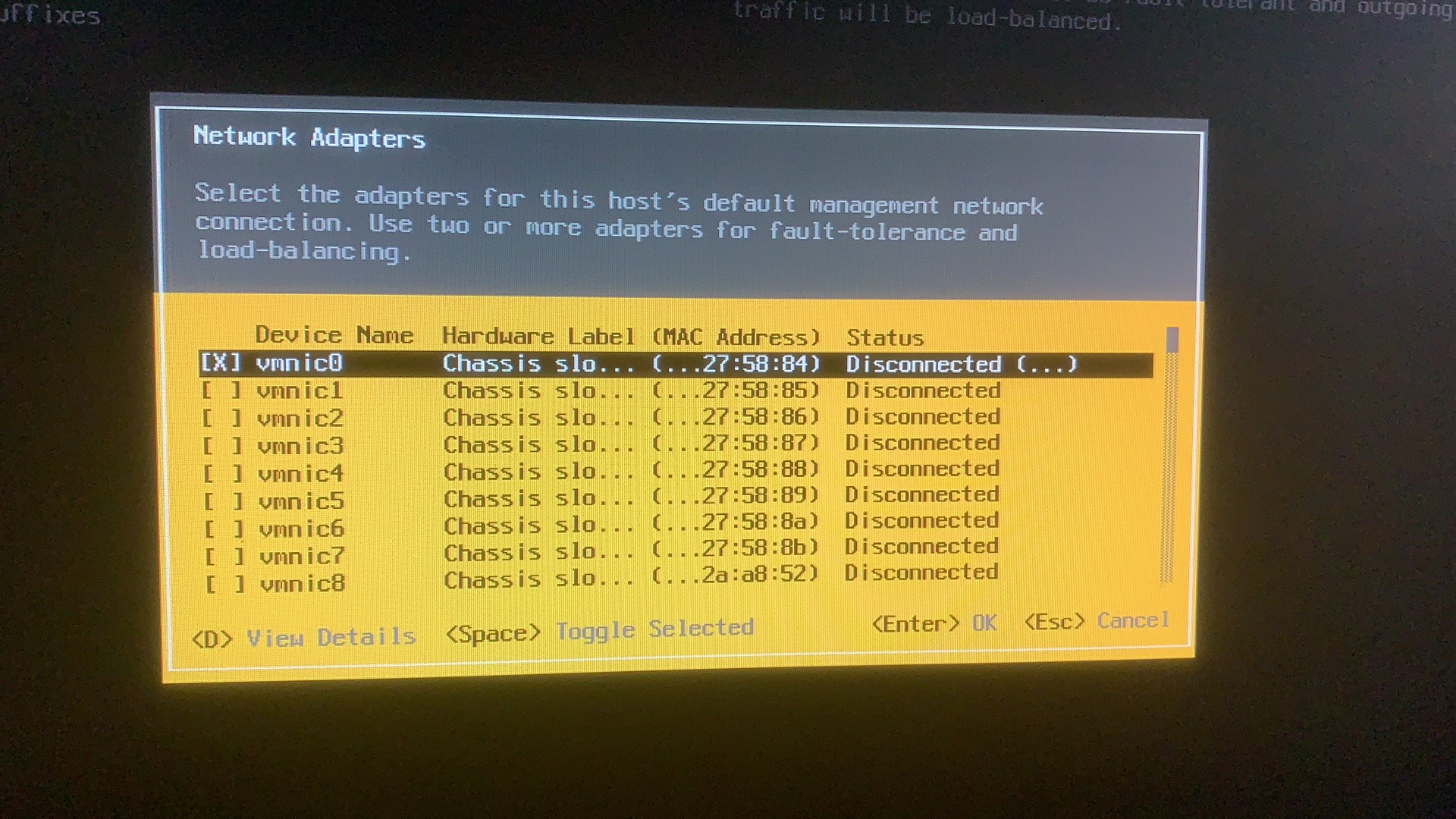

Esxi 安装过程就不写了吧，和普通的操作系统安装没有太大区别，安装完系统后，发现系统没有识别到网络，查看网络适配器信息，所有网卡的状态都是 Disconnected ，但是网口的灯是亮着的，初步判断是驱动问题

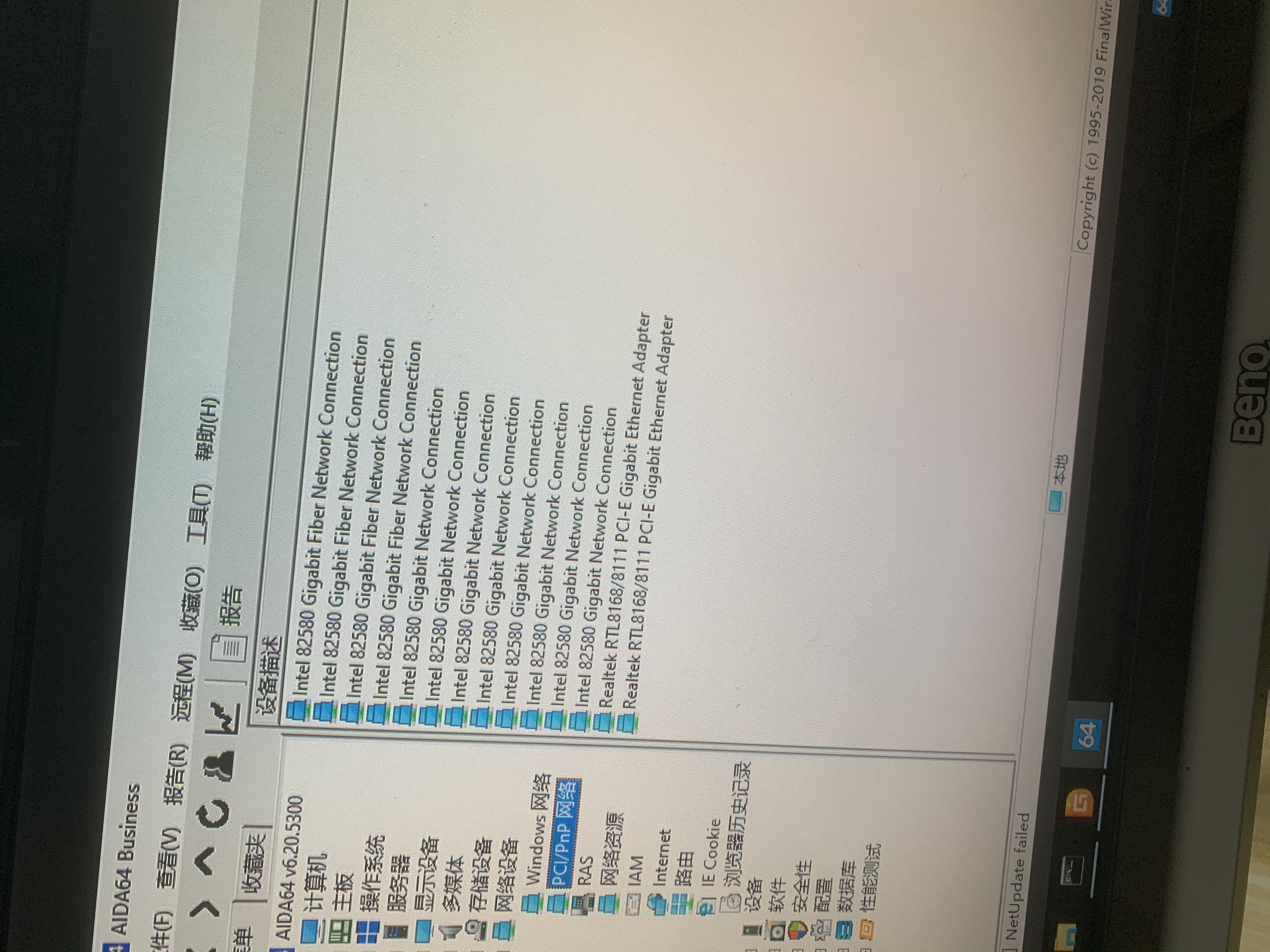

进 PE 查看网卡型号，发现管理网卡型号是 Realtek RTL8168/8111

百度了一下发现是 Esxi 不包含 Realtek RTL8168/8111 驱动，需要自己手动把驱动添加到镜像中

因为懒惰的原因的，我直接找了个别人已经封装好 Realtek RTL8168/8111 驱动的 Esxi 6.7 镜像，因为我实在是找不到现成的 7.0 镜像 😂

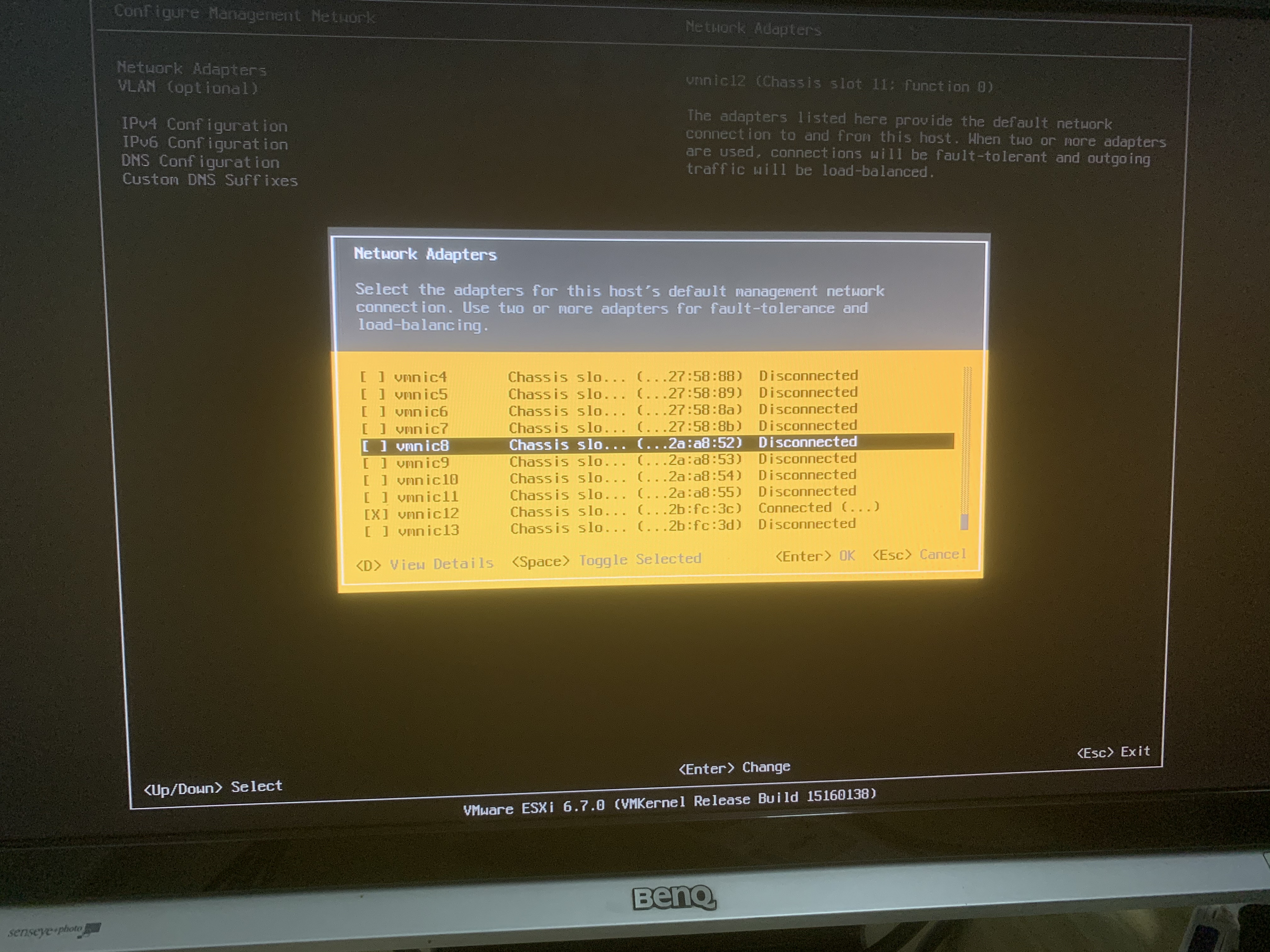

安装完 Esxi 6.7 的镜像后，发现网络已经能够正常获取到 IP 地址了，查看网络适配器信息， vmnic12 这个接口已经显示已连接了

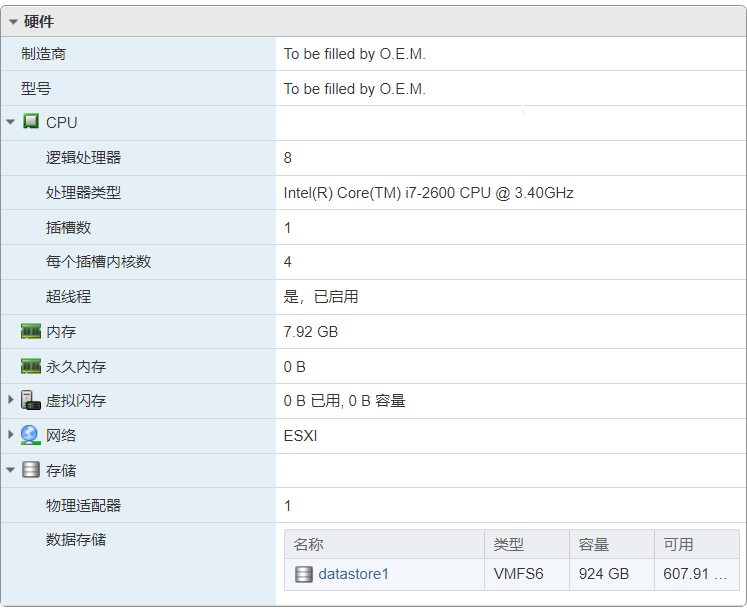

用浏览器访问 Esxi 主机地址登录服务器，查看硬件信息

老古董了，二代 I7, 8G 内存，1000G 机械硬盘

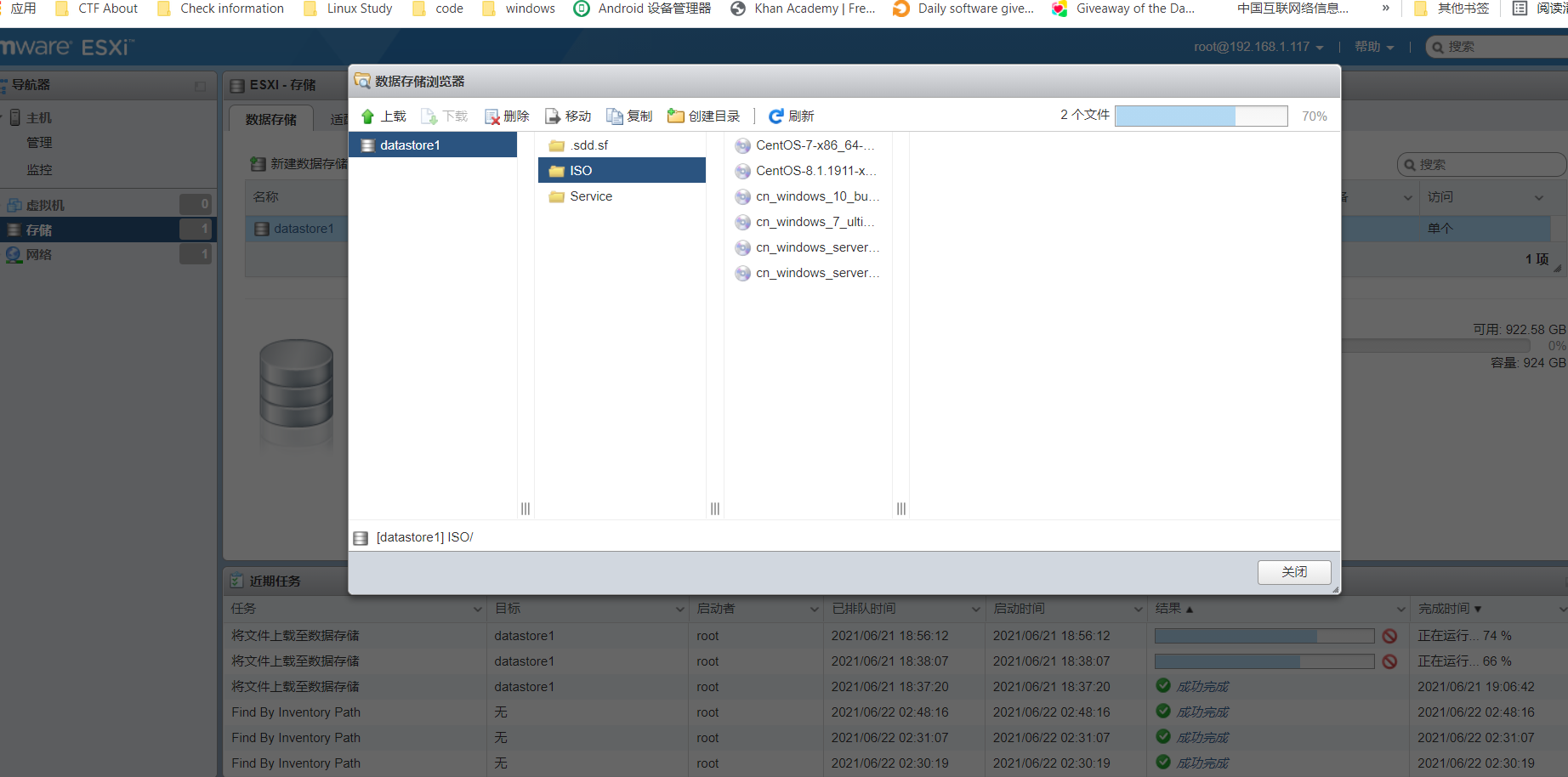

上传文件慢得要死，一个 4G 左右的镜像文件上传要半个小时，作为一个体验过固态硬盘带来快感的男人，真的无法接受这个速度🙃

# 环境部署

这台服务器计划将来要部署 10 台虚拟机用于日常测试，但是目前内存严重不足，需要让斌哥帮我升级一下，最低也得 32G 吧

考虑到今后可能在外网也需要访问这台服务器，便打算把这台 Esxi 发布到外网，百度了一下 Esxi 有哪些方案可以通过外网访问，最终决定了用 frp 端口转发这套方案

• 简单说一下我的环境

Esxi服务器内网IP地址：192.168.1.100
frp客户机内网IP地址 ：192.168.1.31
域名 ：esxi.0xhex.cn (地址解析到阿里云服务器)

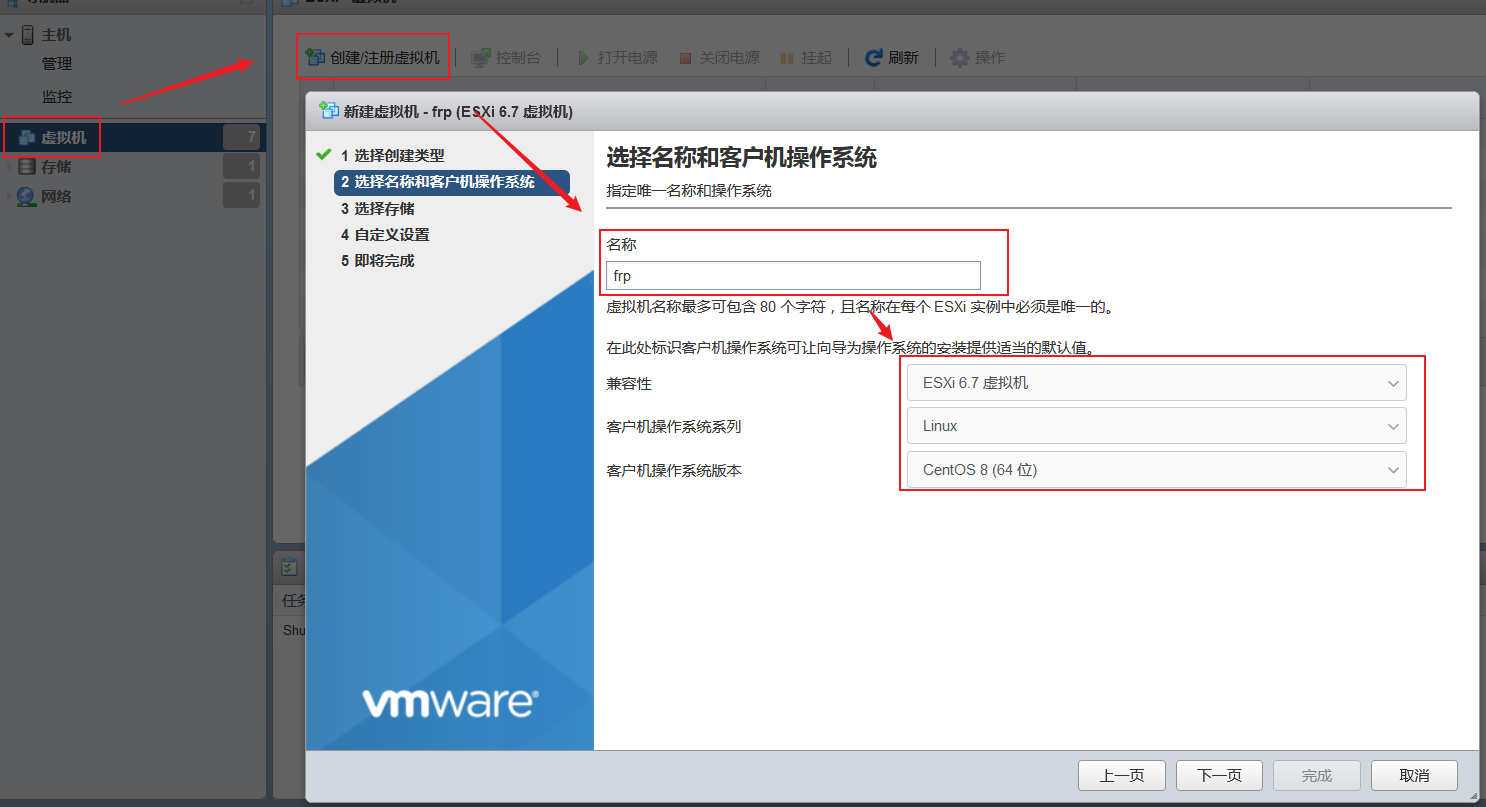

首先在 Esxi 服务器新建一台 CentOS 8 虚拟机，配置 frp 客户端作为中转站，并安装 nginx 服务

# frp 客户端

# nginx 代理配置

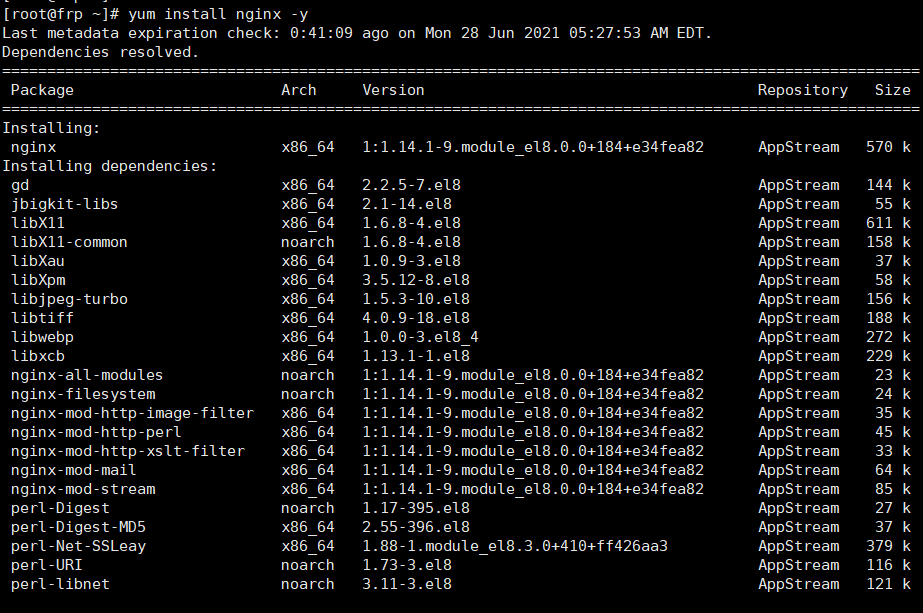

安装好后用 xshell 连接进去，先用 yum 命令安装 nginx 服务

• yum install nginx -y

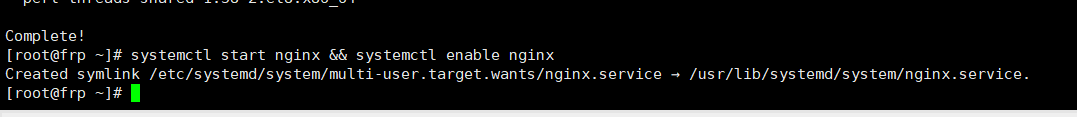

安装完后启动 nginx，并添加开机启动

• systemctl start nginx && systemctl enable nginx

启动 nginx 后，我们在 nginx/conf.d 目录下添加一个新的 server 配置，用来转发本地 8000 端口流量到 esxi 的 443 端口

• cd /etc/nginx/conf.d && vi esxi.conf

server{

    listen  8000;	# 用于监听本地的端口

    server_name     127.0.0.1;

    location / {

    			# 将本地 8000 端口流量转发到 Esxi 主机的 web 登录地址

            proxy_pass https://192.168.1.100;

            proxy_redirect off;

            proxy_set_header X-Real-IP $remote_addr;

            proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;

            proxy_set_header Host $http_host;

            proxy_set_header X-NginX-Proxy true;

            proxy_http_version 1.1;

            proxy_set_header Upgrade $http_upgrade;

            proxy_set_header Connection "upgrade";

    }

}

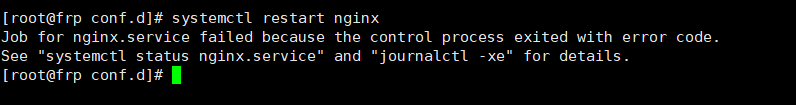

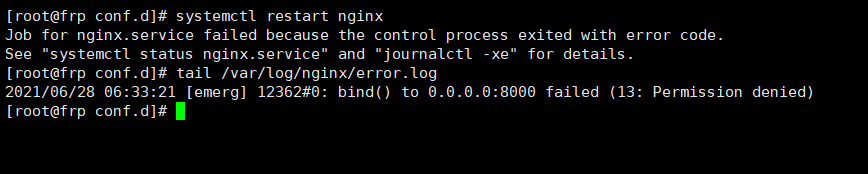

保存后重启 nginx 服务发现报错

• systemctl restart nginx

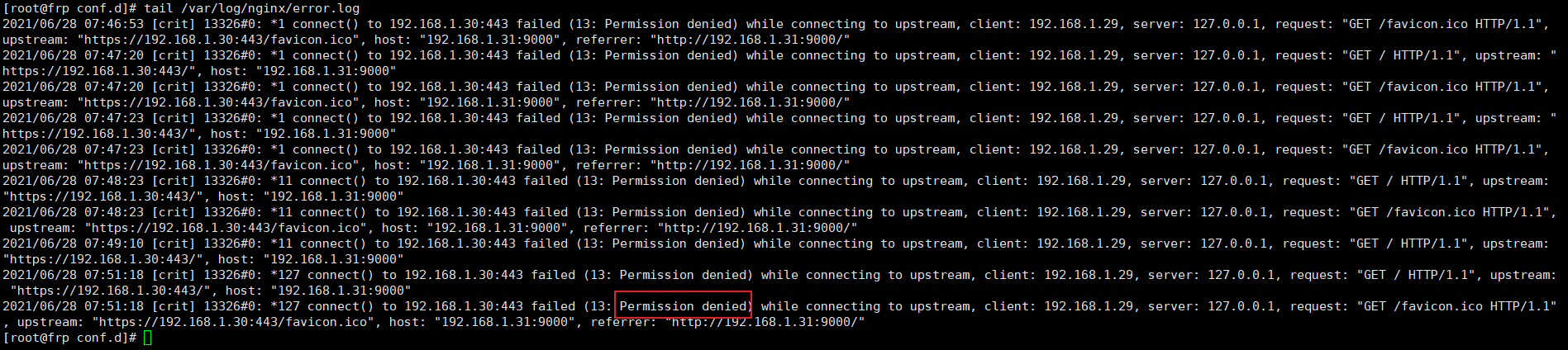

查看 nginx 日志发现是权限问题

• tail /var/log/nginx/error.log

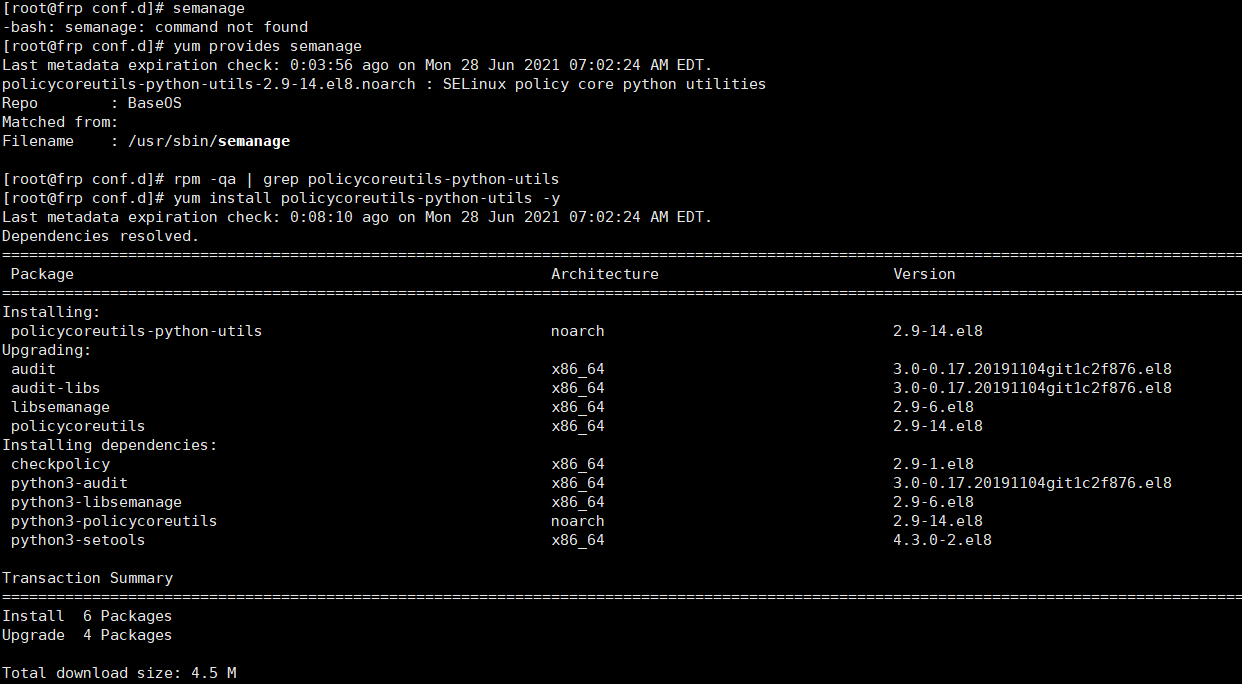

百度了一下发现这个是 selinux 的 http 默认端口策略问题，用 semanage 查看 http 端口信息，发现命令找不到，因为我是选择最小化安装的操作系统，用 yum 命令查询发现需要 policycoreutils-python-utils 这个包，用 rpm 命令查看系统果然没有安装这个包，晕死

安装完 policycoreutils-python-utils 包后，再用 semanage 查看跟 http 端口有关的信息

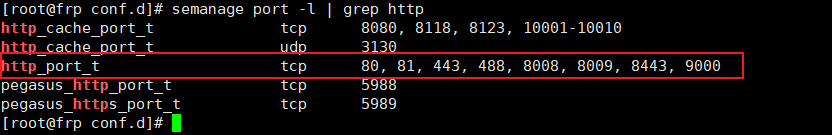

• semanage port -l | grep http

可以看到 http 默认监听的端口只有 tcp 80, 81, 443, 488, 8008, 8009, 8443, 9000

那我们就把配置里的端口改成 9000 吧，因为 8000 端口已经被 soundd_port_t 占用了，没有办法直接把 8000 端口添加到 http_port_t 里面去，我觉得直接改配置文件里的监听端口是比较合适的

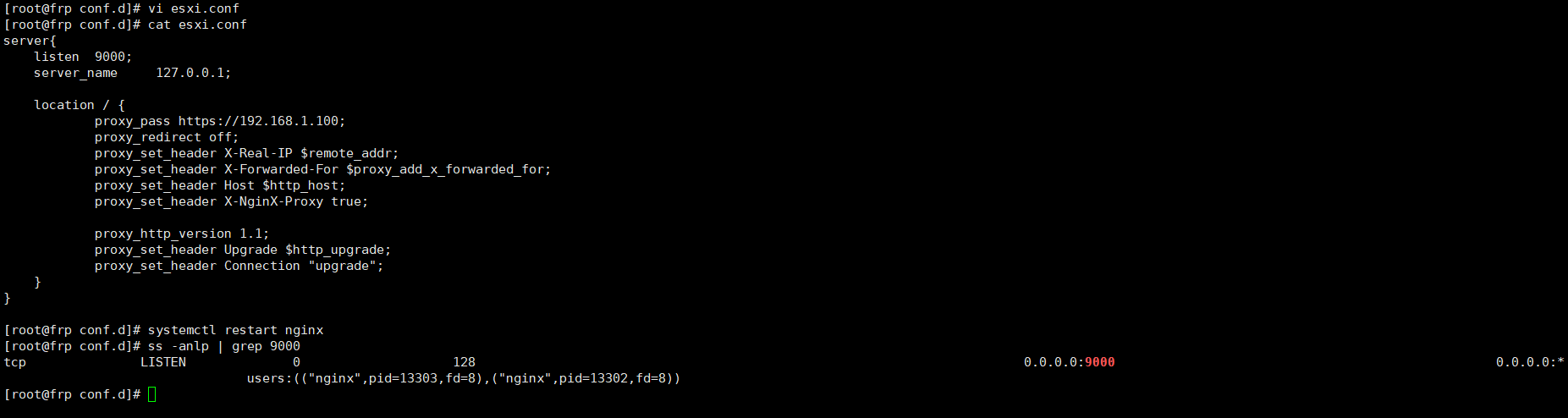

修改完端口后重启 nginx 服务不再报错，9000 端口也处在一个监听的状态，现在我们试一下访问 frp 这台客户端的 9000 端口会不会跳转到 esxi 的 443 端口

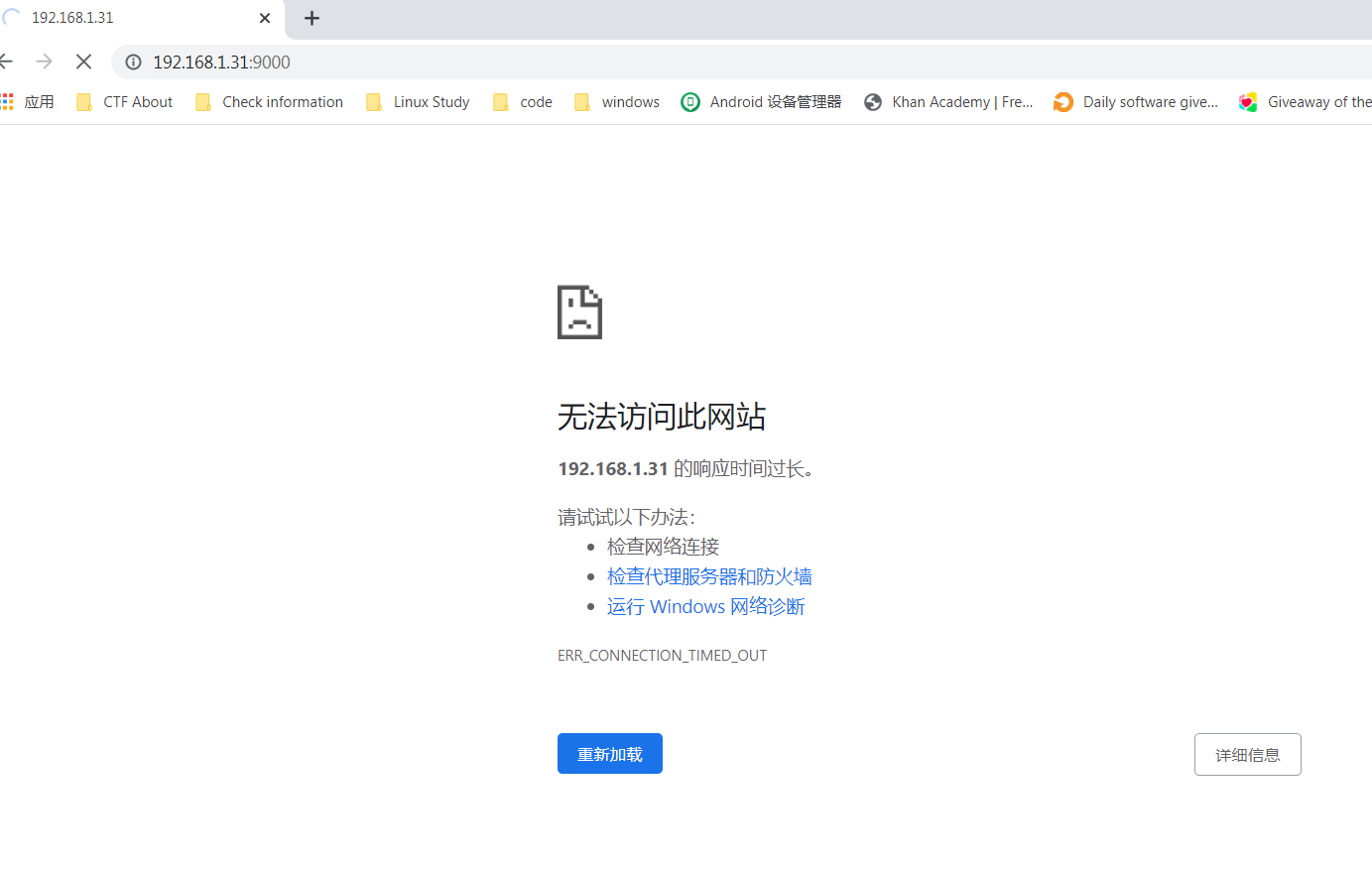

发现无法访问，用 telnet 测试 frp 客户端 9000 端口不通

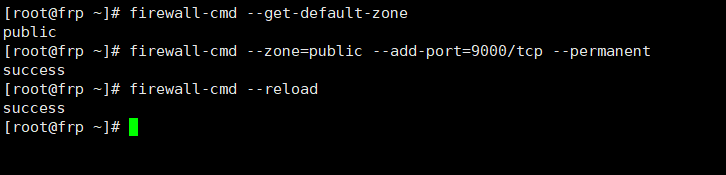

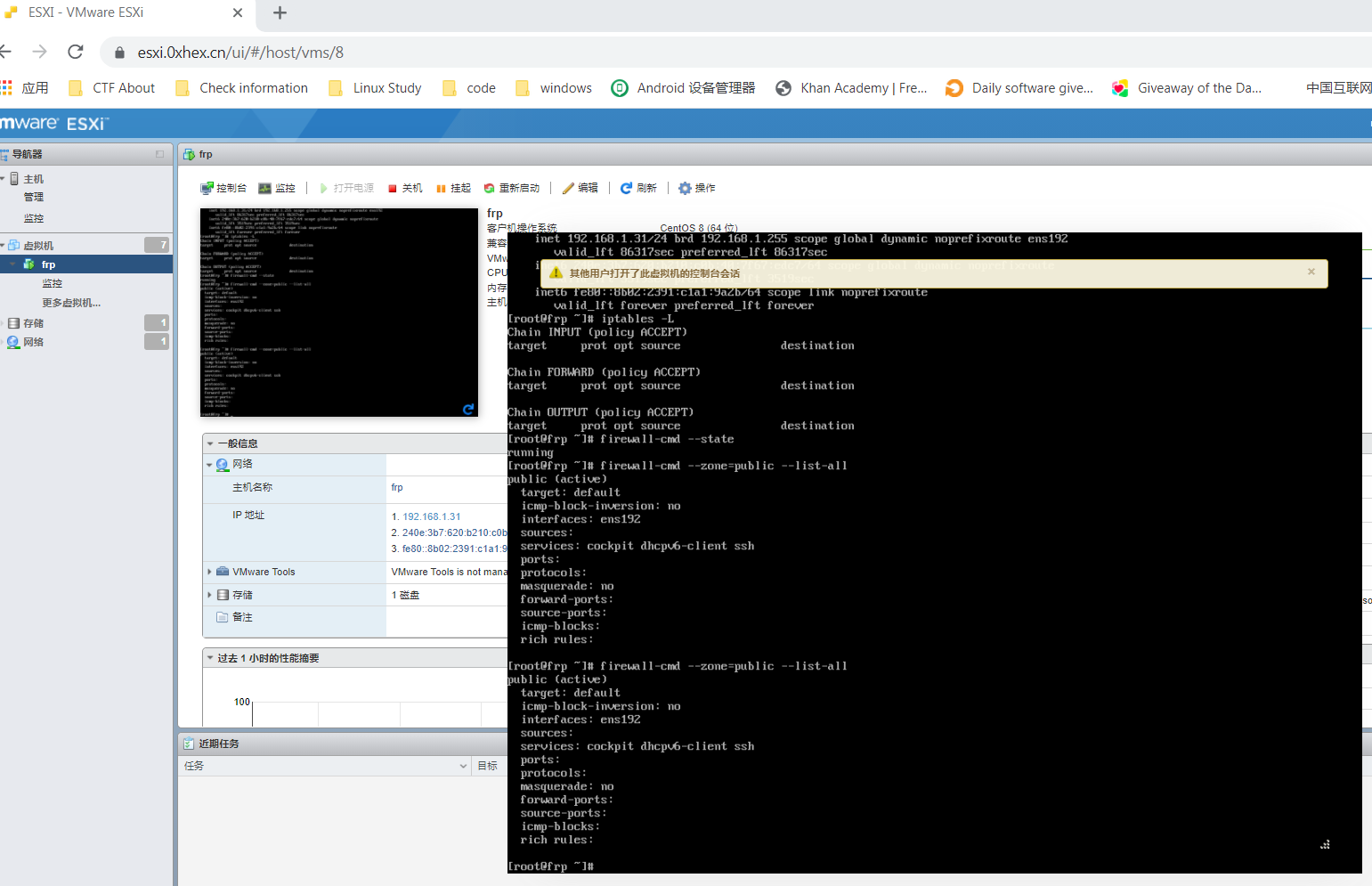

肯定是防火墙的问题，因为前面重启 nginx 后，已经用 ss 命令查看过 9000 端口是处于一个监听状态的，先在 frp 客户端的防火墙放行 9000 端口

• firewall-cmd --get-default-zone # 查看当前应用区域
• firewall-cmd --zone=public --add-port=9000/tcp --permanent # 添加tcp 9000 端口永久生效
• firewall-cmd --reload # 重新加载 Firewall 让规则立即生效

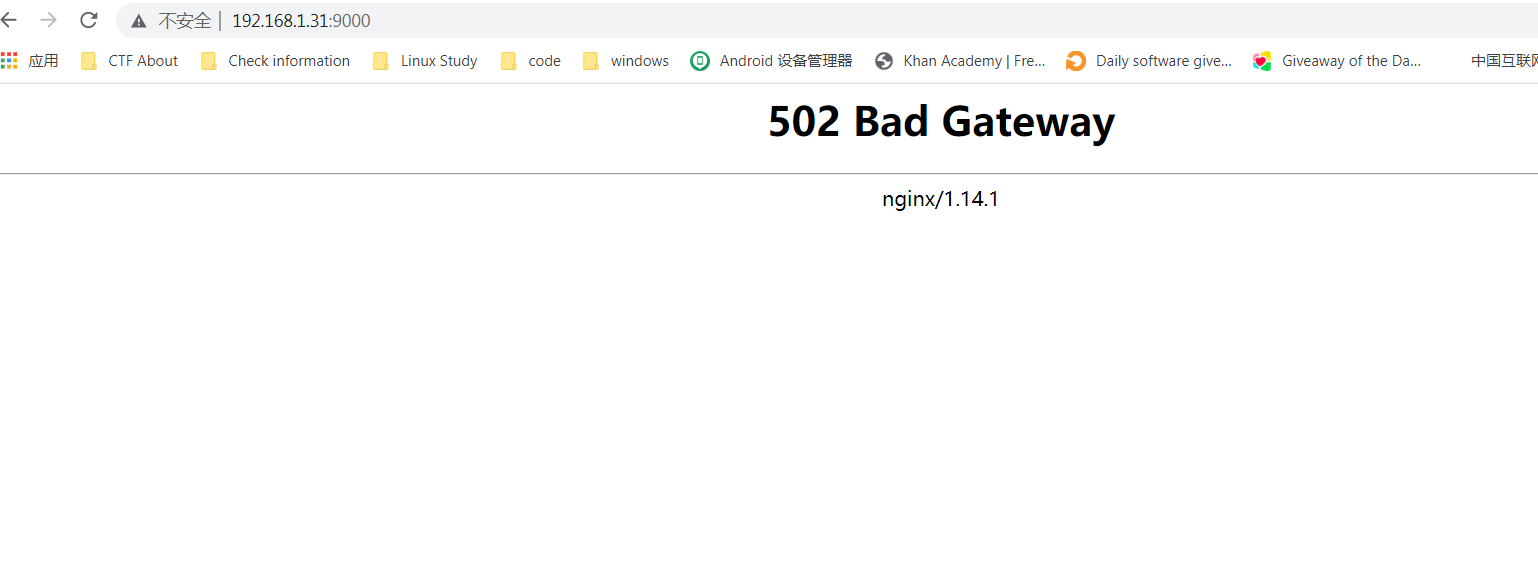

添加端口后再次访问 frp 客户端的 9000 端口，发现这次报的是 502 网关错误了

查看 nginx 错误日志发现还是权限问题

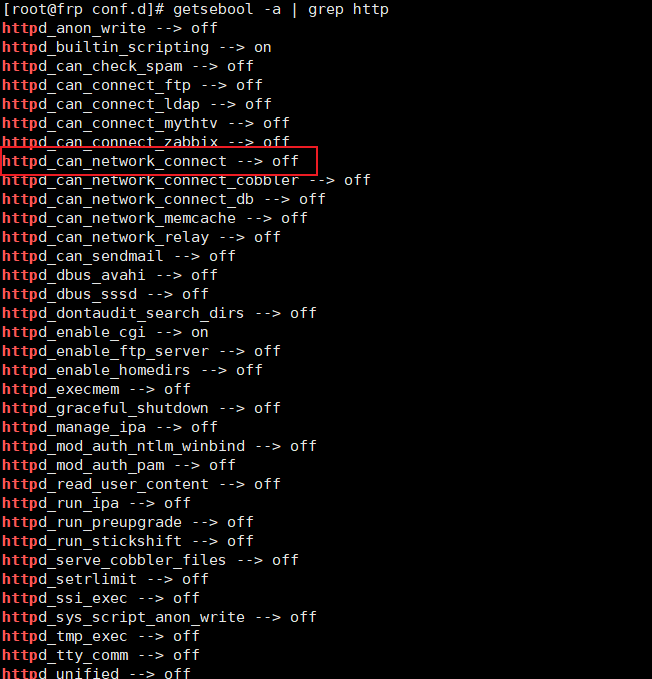

用 getsebool 查看和 http 有关的 SELinux 策略

• getsebool -a | grep http

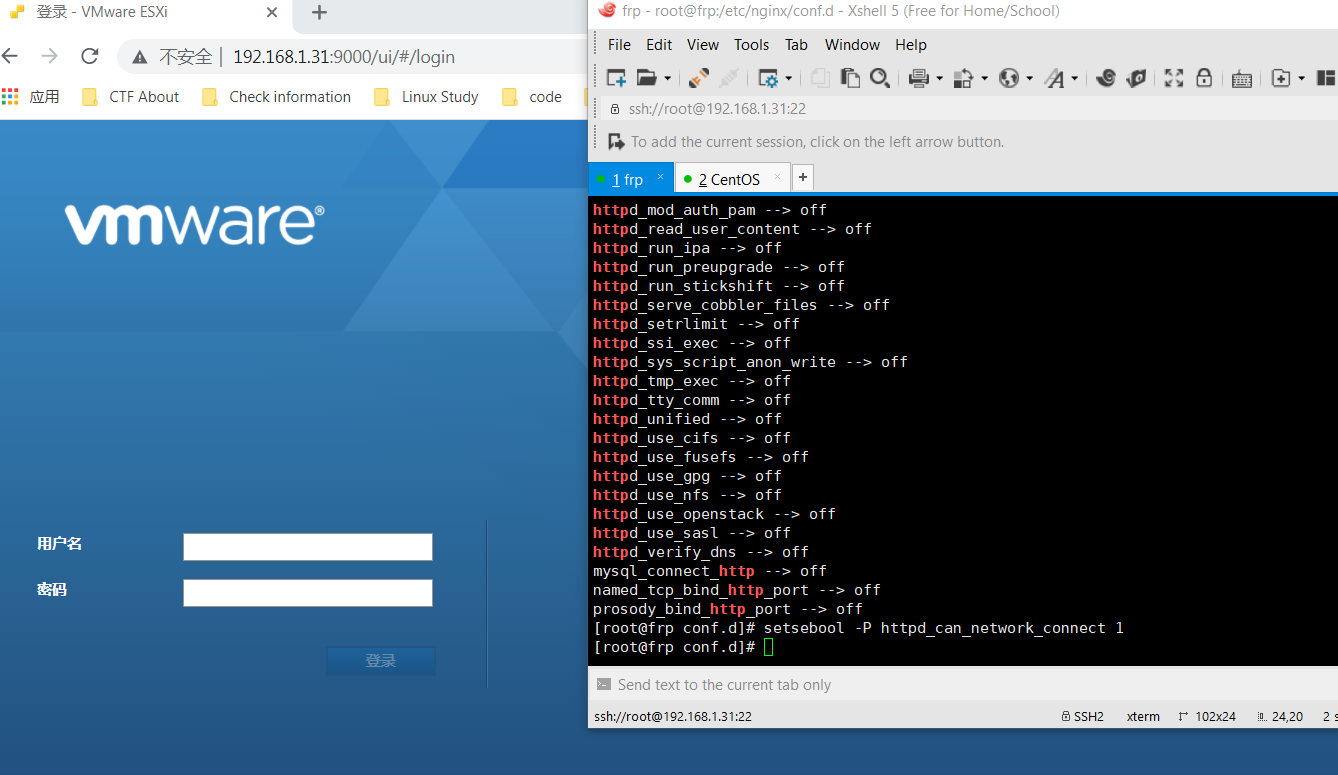

发现 httpd_can_network_connect 是 off 状态，我们把它设置成 on 启动状态

• setsebool -P httpd_can_network_connect 1

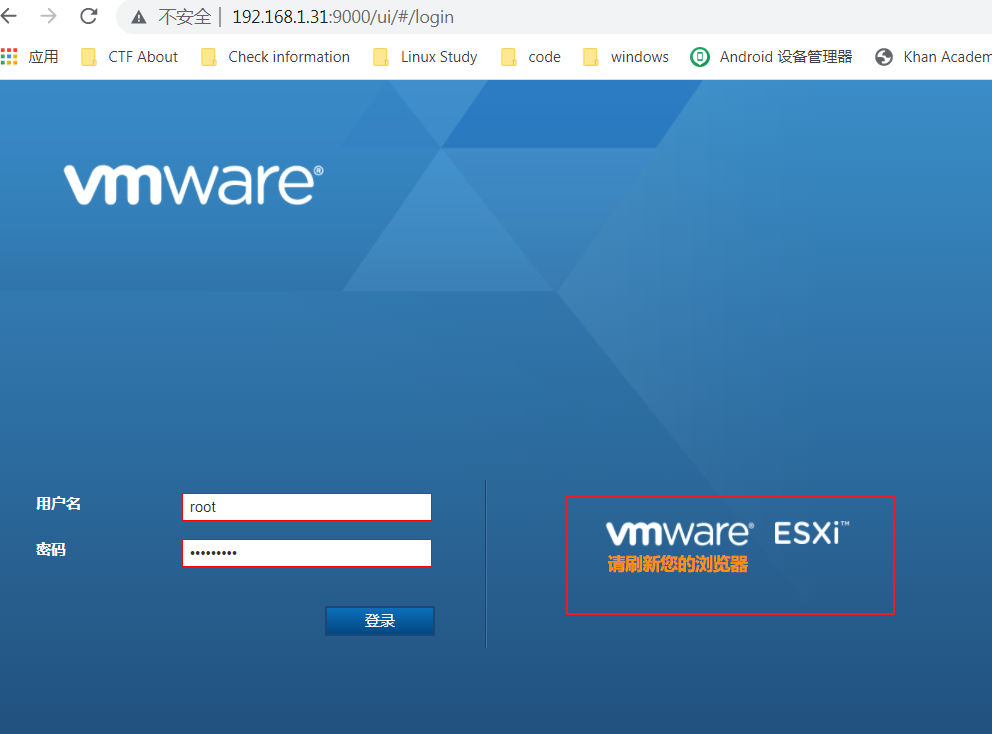

启用后，再次访问 http://192.168.1.31:9000/，终于可以正常跳转到 Esxi 的登录页面😃

但是此时我们登录 Esxi 会提示请刷新您的浏览器，因为 esxi 不支持 http 登录，所以我们还得通过 frp 这个软件将客户端的 9000 端口映射到我们的云服务器，然后再通过云服务器将本地的 443 端口转发到 frp 的 9000 端口

感觉描述的有点绕，但是大概就是这么个流程

# frpc 客户端配置

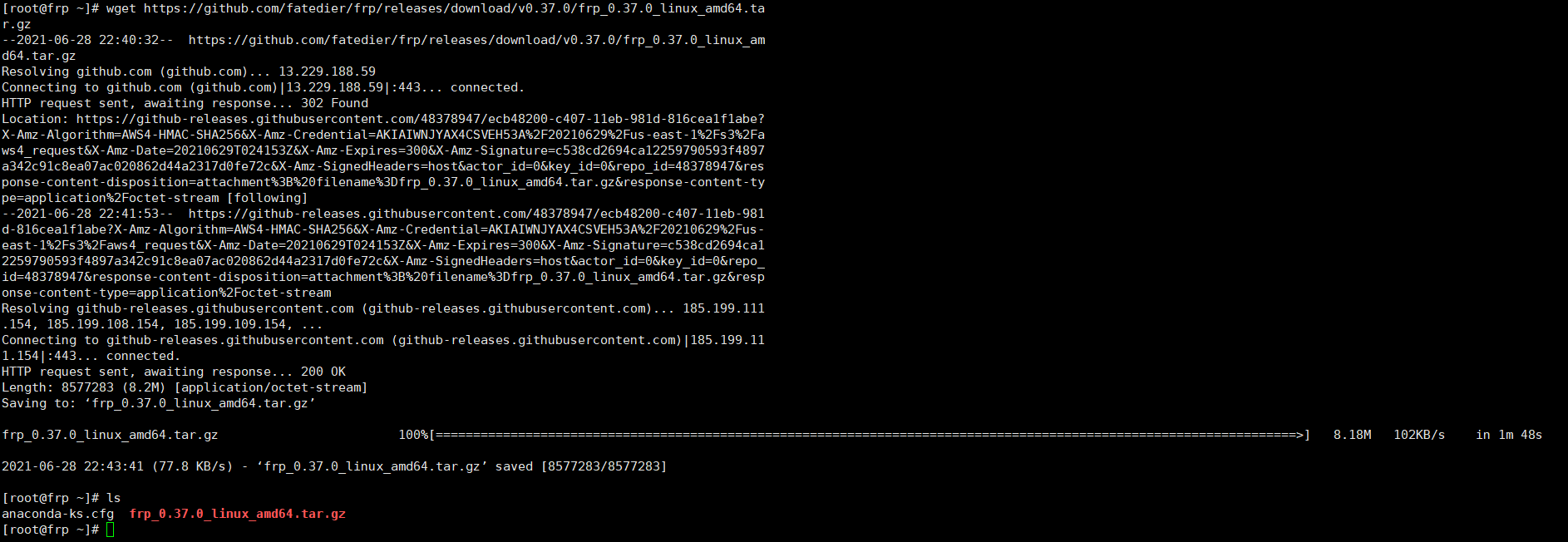

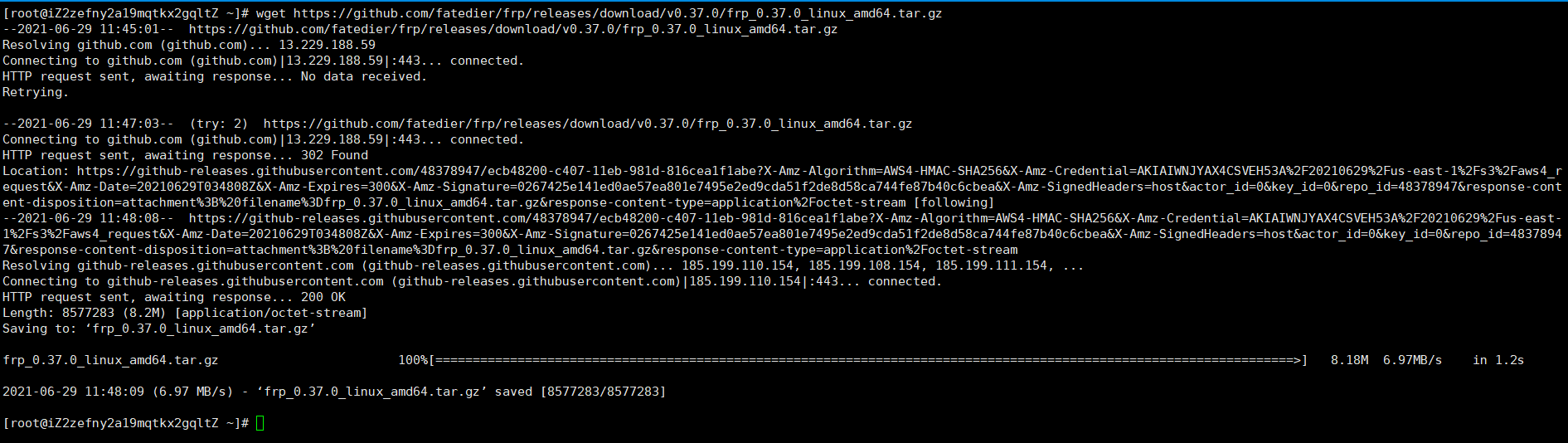

现在用 wget 命令下载 frp 这个内网穿透神器，frp 下载地址是 https://github.com/fatedier/frp/releases, 根据自己的操作系统选择对应的版本下载

wget https://github.com/fatedier/frp/releases/download/v0.37.0/frp_0.37.0_linux_amd64.tar.gz

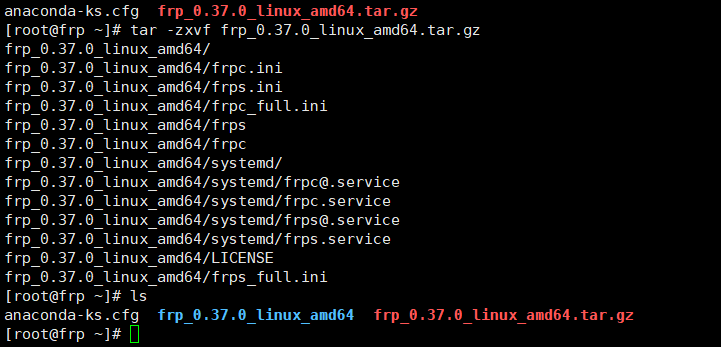

下载好以后用 tar 命令解压

• tar -zxvf frp_0.37.0_linux_amd64.tar.gz

解压完后切换到 frp 目录，删除 frps 相关文件，因为这台是客户端，只需要用到 frpc 相关的文件

• cd frp_0.37.0_linux_amd64 && rm -fr ./frps*

编辑 frpc.ini 配置文件

[common]

server_addr = esxi.0xhex.cn	# 你的域名或者云服务器 IP

server_port = 7000		# frps 监听端口，需要在安全组放行

[esxi]

type = http

local_ip = 127.0.0.1

local_port = 9000		# 本地需要映射的端口

custom_domains = esxi.0xhex.cn	# 需要映射的域名

ok, 客户端这边就算是配置好了，接下来我们配置一下云服务器端的设置就可以了

# 云服务器

# 申请 ssl 绑定域名

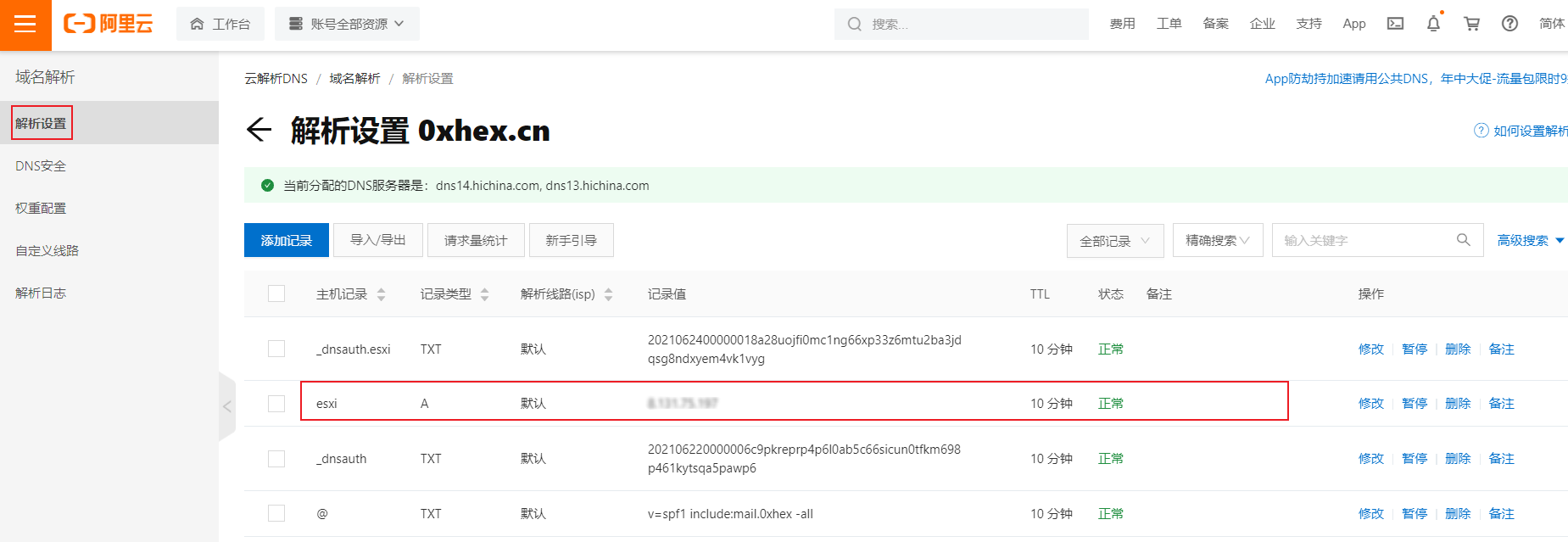

以阿里云为例：首先登录阿里云的控制台，在产品与服务这里找到域名服务，然后点击进入域名服务，我们需要给我们的域名添加一条新的 A 记录，并解析到我们的云服务器地址

然后进入阿里云 SSL 证书服务，先购买一个免费的单域名证书，然后再为我们的 esxi.0xhex.cn 这个域名创建证书，然后下载证书，把证书上传到云服务器的 nginx 目录，创建一个 cert 目录，把证书拷贝到该目录下

我在上一篇文章 hexo 部署到服务器已经描述过如何申请 SSL 证书了，这里就不多描述了

# nginx 转发配置

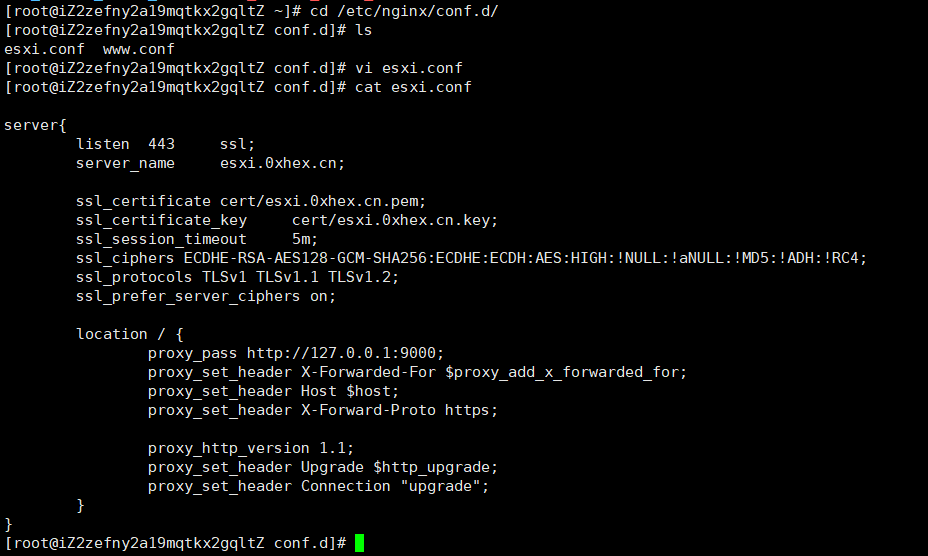

登录到我们的云服务器，如果没有安装 nginx 服务的首先安装 nginx，我之前已经安装过 nginx 了，和之前客户端配置一样，直接切换到 nginx 安装目录下的 conf.d 目录，添加一个新 server 配置设置代理

server{

        listen  443     ssl;

        server_name     esxi.0xhex.cn;

        ssl_certificate cert/esxi.0xhex.cn.pem; # 证书路径

        ssl_certificate_key     cert/esxi.0xhex.cn.key; # 证书路径

        ssl_session_timeout     5m;

        ssl_ciphers ECDHE-RSA-AES128-GCM-SHA256:ECDHE:ECDH:AES:HIGH:!NULL:!aNULL:!MD5:!ADH:!RC4;

        ssl_protocols TLSv1 TLSv1.1 TLSv1.2;

        ssl_prefer_server_ciphers on;

        location / {

        			# 将 esxi.0xhex.cn 的流量转发到本地 9000 端口

                proxy_pass http://127.0.0.1:9000;

                proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;

                proxy_set_header Host $host;

                proxy_set_header X-Forward-Proto https;

                proxy_http_version 1.1;

                proxy_set_header Upgrade $http_upgrade;

                proxy_set_header Connection "upgrade";

        }

}

nginx 就算是配置好了，配置一下 frps 应该就可以正常访问我们内网的 esxi 服务器了

# frps 服务端配置

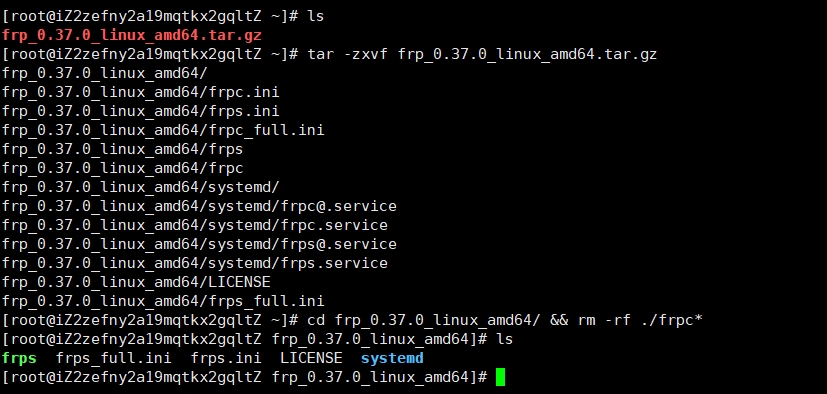

和上面客户端操作差不多，都是先用 get 下载 frp，然后解压，但是服务器端要用到的是 frps 文件，我们把 frpc 相关的文件删除掉

• wget https://github.com/fatedier/frp/releases/download/v0.37.0/frp_0.37.0_linux_amd64.tar.gz

下载好以后用 tar 命令解压

• tar -zxvf frp_0.37.0_linux_amd64.tar.gz

解压完后切换到 frp 目录，删除 frpc 相关文件，因为这台是服务端，只需要用到 frps 相关的文件

• cd frp_0.37.0_linux_amd64/ && rm -rf ./frpc*

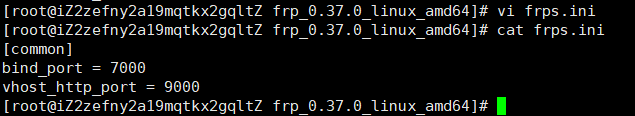

编辑 frps.ini 配置文件

[common]

bind_port = 7000	# frps 监听端口

vhost_http_port = 9000	# 自己设定的 http 访问端口

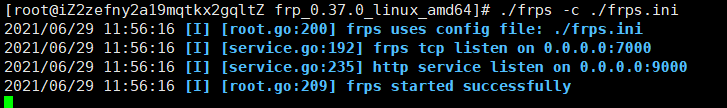

保存后启动我们的 frps 服务，最后显示 successfully 表示服务启动正常

• ./frps -c ./frps.ini

frps 服务启动后，我们就可以回到客户端启用 frpc 脚本对接我们的 frps 服务端

客户端进入到 frp 目录，直接执行 frpc 服务即可

• ./frpc

# 域名访问

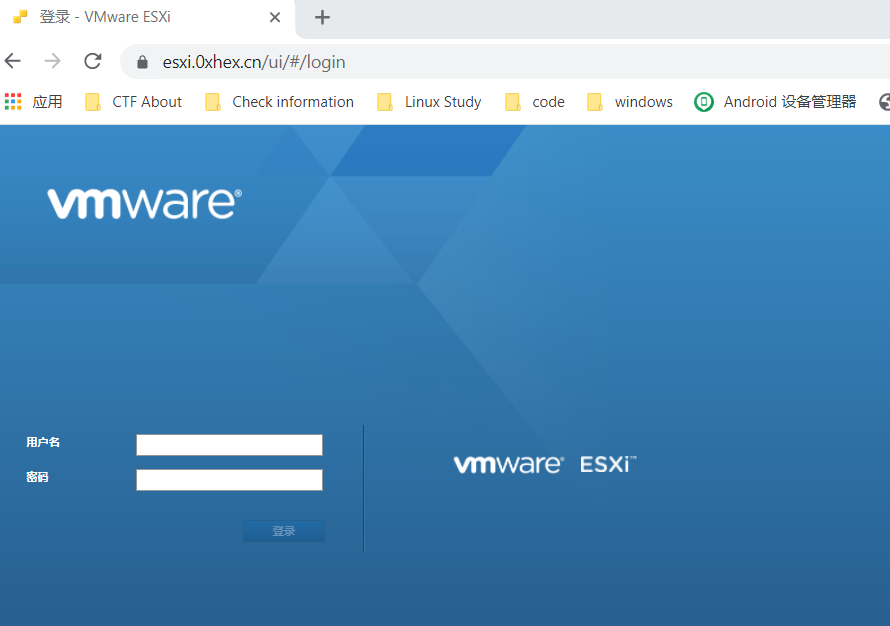

现在让我们在本地浏览器测试一下是否能通过我们的域名访问 esxi 服务器了

结果非常 nice，小锁头显示正常，登录正常，远程控制台也正常

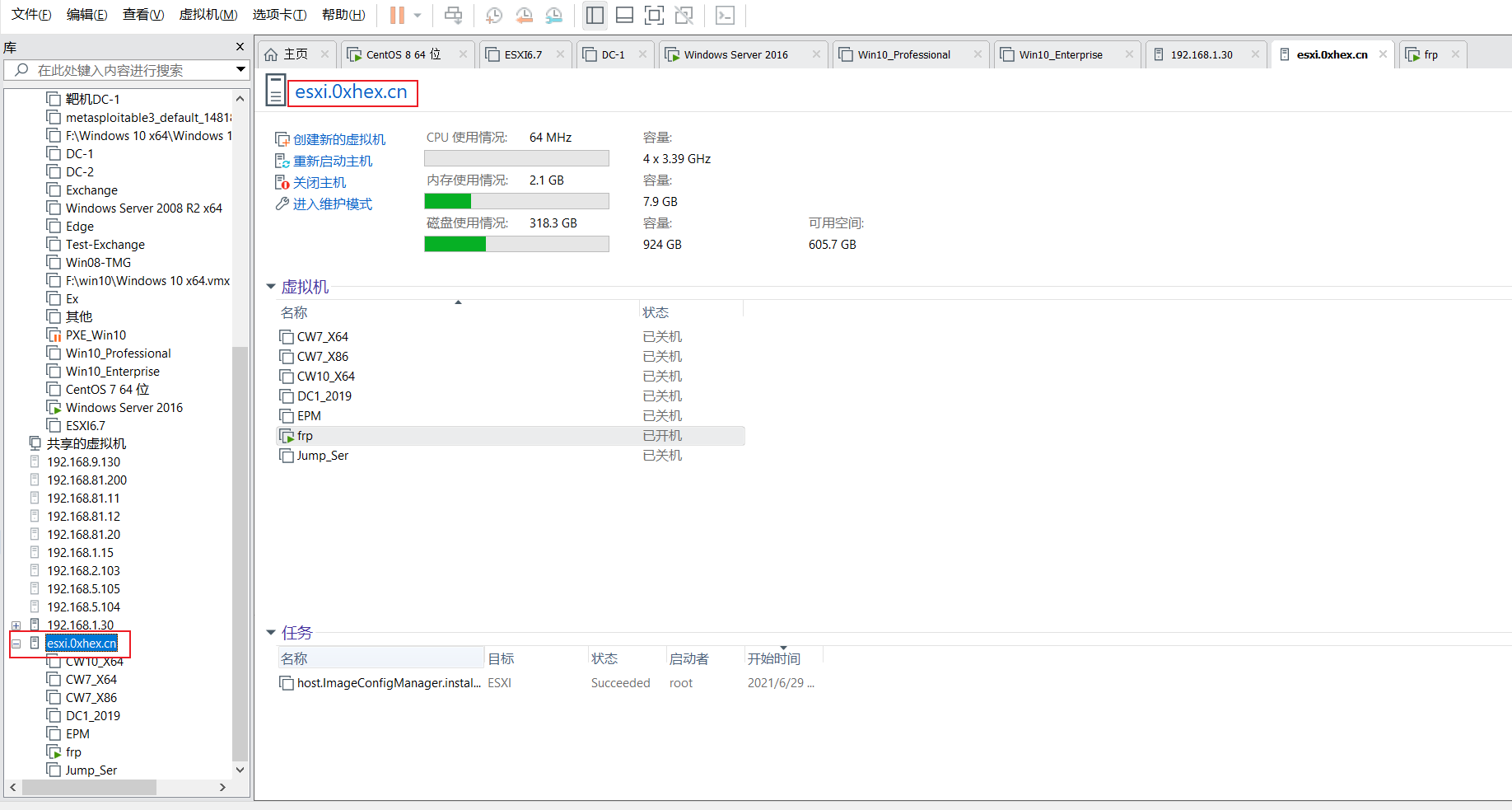

最后测试 vmware workstation 的连接服务器，因为浏览器的远程窗口贼不好用

ok，测试到这里就结束了，按着我的操作，理论上不会有太大的问题啦

# 总结

最后做一下总结吧，总得来说把 esxi 映射到域名不会太难，我总结以下几个需要了解的知识点：nginx 代理转发配置、nginx ssl 配置、frp 配置、selinux 策略

把上面几个知识点搞清楚了，这个过程实施起来就没有什么难度了，其中 selinux 策略应该是比较难掌握的，这个一般只能凭经验判断，先猜测这个问题应该是属于哪个范围，然后再根据范围筛选出来的策略名进行判断

例如前面的 httpd_can_network_connect 问题，你首先要先确定这个问题是跟 http 相关的策略，然后再用 getsebool -a | grep http 查看所有的 http 策略，根据策略名进行判断，有的策略名可以很明显看出跟问题有关，你就可以把它开启测试，顶多就是多试几条策略，但是如果你第一步就判断错了，那么后面就瞎忙活了

好了，这个教程就到这吧 🎉🎉🎉
